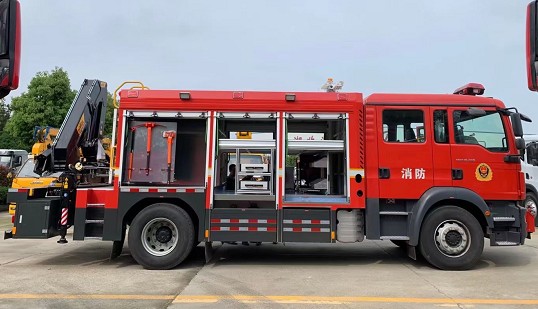

JDF5120TXFJY90搶險救援消防車是我公司應用新技術、新工藝，自主研制開發的具有自主知識產權的最新產品。該車系選用德國曼恩商用車輛股份公司生產的TGM18.290二類汽車底盤改裝而成，原裝雙排駕駛室，可載含駕駛員在內的乘員6人，駕乘舒適輕便。該車駕駛室前部安裝美國進口7.5噸電動絞盤，前器材箱安裝有8.5kw汽油發電機及7.1米大功率升降照明燈，后部安裝5噸折疊臂吊機。器材箱采用全鋁合金結構，在引進國外最先進的技術基礎上， 結合國內外搶險特點進行創新開發設計，根據用戶需要可配備有偵檢類、警戒類、救生類、破拆類、照明類、個人防護類各種搶險救援器材。器材安裝在抽拉拖板、立式抽拉、旋轉拉架上。是消防部隊和企業進行搶險救援領域的好幫手。

該車主要用于大中城市、人口稠密地方搶險救援工作。搶險救援消防車裝備到公安消防部隊，增強了部隊的戰斗力，為消防部隊的正規化、現代化建設作出積極的貢獻。

德國曼搶險救援消防車整車型號：JDF5120TXFJY90搶險救援消防車是我公司應用新技術、新工藝，自主研制開發的具有自主知識產權的產品。
該車系選用德國曼恩商用車輛股份公司生產的TGM18.290二類汽車底盤改裝而成，原裝雙排駕駛室，可載含駕駛員在內的乘員6人，駕乘舒適輕便。 在引進國外的技術基礎上，結合國內外搶險特點進行創新開發設計，根據用戶需要可配備有偵檢類、警戒類、救生類、破拆類、照明類、個人防護類各種搶險救援器材。器材安裝在抽拉拖板、立式抽拉、旋轉拉架上。整車線型流暢、外觀新穎、美觀大方、器材布置合理緊湊、取拿方便，是消防部隊和企業進行搶險救援領域的好幫手。
該車主要用于大中城市、人口稠密地方搶險救援工作。搶險救援消防車裝備到公安消防部隊，增強了部隊的戰斗力，為消防部隊的正規化、現代化建設作出積極的貢獻。
駕駛室結構：平頭、四開門聯體乘員室，全鋼框架焊接一體式結構。

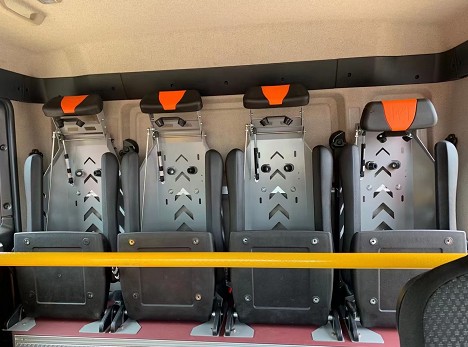

座位設置：前排2人后排4人，其中后排乘員座位后面設有4個空氣呼吸器座椅。
翻轉機構：雙油缸液壓翻轉機構。、乘員室內設備：除原車設備外，加裝有100W警報器、警燈開關、爆閃燈開關、附加電源開關、內照明開關、外照明開關、取力器控制開關及指示燈。
警燈：駕駛室頂部安裝有紅色長排警燈。
器材箱材質：本體主骨架和內器材架均為高強度全鋁合金型材，確保其剛度和強度。內飾底板為3mm厚的氧化花紋鋁板；通過具有彈性、高粘接強度的進口連接密封膠與主骨架相聯，連接牢固，振動小，噪音低。
結構：采用鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置采用立式推拉架、推拉拖板和旋轉架的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位加裝有活門，其他需要進入車內部檢查和維修的地方也加裝有敞開或有可移動的板件。
卷簾門：所有器材廂都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。均經過水淋密封性能試驗。
翻板踏腳：翻轉式鋁合金型材框架，采用機械彈簧鎖止，安全可靠，操作方便。輪胎處設有可翻轉輪罩，翻轉輪罩上設有翻轉小踏板，方便器材的取放。

發電機型號：SH11000型。功率：12.5KVA，功率因數：COSφ=0.8，頻率：50HZ，啟動方式：電啟動，電壓：220V制造商：本田發電機制造有限公司

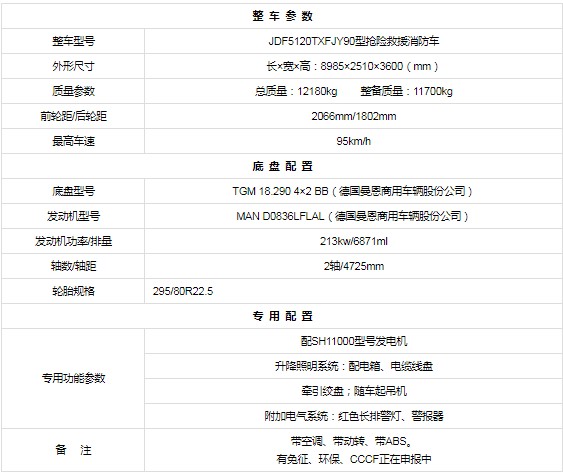

二、整車主要性能參數
1. 底盤：

廠家：德國曼恩商用車輛股份公司

驅動型式：4×2

2. 發動機：

功率：213kW

3. 尺寸參數：

軸距：4725mm

懸長（前懸/后懸）：1400/2515mm

接近角/離去角： 19°/11°

4. 性能參數：最小轉彎直徑 ： 18m，最高車速：95km/h。
5. 排放標準：國六
6. 滿載總質量：12180kg
7. 乘員數（含駕駛員）：2+4（人）

8. 器材件數： 90件

三、主要結構及配置參數：
1. 駕駛室
☆ 結構：平頭、四開門聯體乘員室，全鋼框架焊接一體式結構。
座位設置：前排2人后排4人，其中后排乘員座位后面設有4個空氣呼吸器座椅。
☆ 翻轉機構：雙油缸液壓翻轉機構。
☆ 乘員室內設備：除原車設備外，加裝有100W警報器、警燈開關、爆閃燈開關、附加電源開關、內照明開關、外照明開關、取力器控制開關及指示燈。

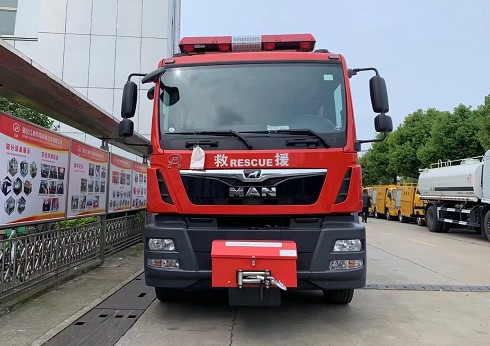

☆ 警燈：駕駛室頂部安裝有紅色長排警燈。

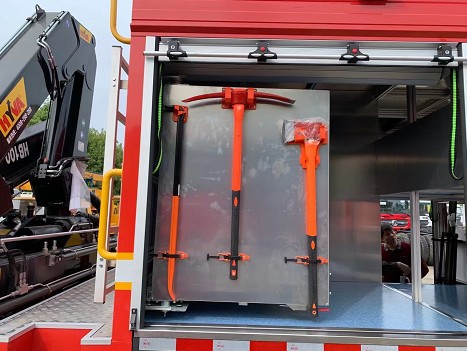

2. 器材箱
☆ 材質：本體主骨架和內器材架均為高強度全鋁合金型材，確保其剛度和強度。內飾底板為3mm厚的氧化花紋鋁板；通過具有彈性、高粘接強度的進口連接密封膠與主骨架相聯，連接牢固，振動小，噪音低。
☆ 結構：采用鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置采用立式推拉架、推拉拖板和旋轉架的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位加裝有活門，其他需要進入車內部檢查和維修的地方也加裝有敞開或有可移動的板件。
☆ 卷簾門：所有器材廂都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。均經過水淋密封性能試驗。

☆ 翻板踏腳：翻轉式鋁合金型材框架，采用機械彈簧鎖止，安全可靠，操作方便。輪胎處設有可翻轉輪罩，翻轉輪罩上設有翻轉小踏板，方便器材的取放。

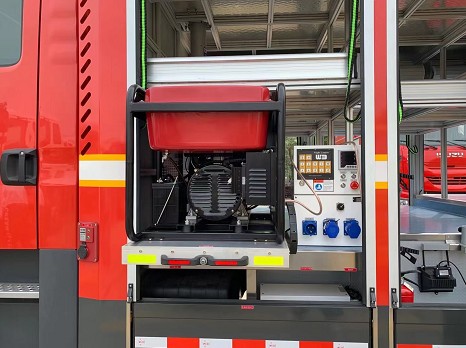

3. 發電機

功率：12.5KVA

功率因數：COSφ=0.8

頻率：50HZ

啟動方式：電啟動

電壓：220V

制造商：本田發電機制造有限公司

4. 升降照明系統

功率：4×1000W

最大工作高度：7.6m（離地高度）

水平旋轉：360°

垂直旋轉：330°

制造商：美國威寶

安裝位置：器材箱前部

4.1. 配電箱：設有功能控制鍵、儀表、各種操作全部集中于控制箱上，各操作鍵均標有明顯的操作標識。并設有1個220V輸入接口和2個220V輸出接口，可通過發電機或通過市電為照明等器材供電。有過載保護系統和監視儀表。
4.2. 電纜線盤：

數量：50m（220V）×1

50m（380V）×1

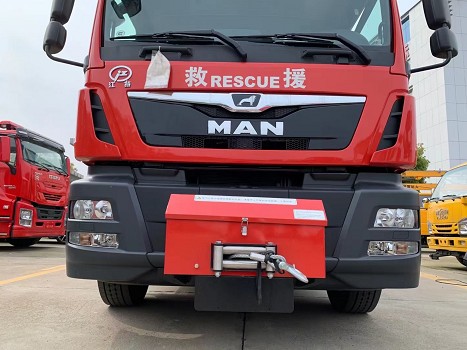

5、牽引絞盤

驅動型式：電動

單繩最大牽引力：7560kgf

鋼絲繩直徑：13mm

鋼絲繩長度：38m

制造商：美國冠軍

安裝位置：駕駛室前部

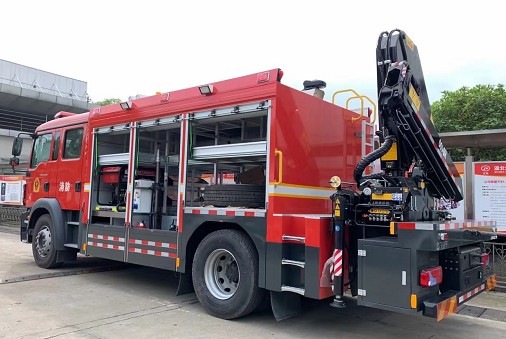

6、隨車起吊機

驅動型式：液壓

最大額定起升質量：5000kg

最大起升力矩：10t•m

最大起升高度：12.7m

最大幅度：≥8.01m

回轉角度：360°

制造商：徐工集團

安裝位置：車輛尾部

7、附加電氣系統
☆ 駕駛室頂部前端為紅色長排警燈。
☆ 車輛兩側上方各配有三盞爆閃燈（二紅一藍，紅藍相間）和二盞照明燈，下方安裝安全標志燈和側回復反射器（組合式），配有后示廓燈，乘員室內均裝有LED照明燈，器材箱簾子門內側各有二條LED照明燈帶，并符合GB4785的規定。
☆ 警報器功率為100W；警報器、警燈、爆閃燈、照明燈電路為獨立式附加電路，控制器件安裝在駕駛室內。
☆ 安裝自動脫落式充電系統；
☆ 紅色長排警燈：

工作電壓：24V

制造商：啟瑞科技有限公司

☆ 警報器：

功率：100W

工作電壓：24V

制造商：湖北啟瑞科技有限公司

8. 噴漆
☆ 油漆采用優質進口油漆。
☆ R03大紅色部分：駕駛室、器材箱（鋁合金卷簾門除外）
☆ 深灰色部分：前后保險杠、前后翼子板、翻轉踏板、翻轉輪罩
四、總體技術要求：
☆ 所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。
☆ 整車性能符合GB7956.1《消防車 第1部分：通用技術條件》和GB7956.14《消防車 第14部分：搶險救援消防車》的規定。
☆ 消防車標記符合GB7258《機動車運行安全技術條件》的規定。
☆ 消防車外部照明和信號裝置符合GB4785《汽車及掛車外部照明和光信號裝置的安裝規定》的規定。
☆ 消防車后下防護要求符合GB11567.2《汽車和掛車后下部防護要求》的規定。
☆ 整車外廓尺寸、軸荷及質量限值符合GB1589《道路車輛外廓尺寸、軸荷及質量限值》 的規定。
☆ 整車外觀符合GB7956.1《消防車 第1部分：通用技術條件》的規定。
☆ 整車通過3C認證并列入工信部汽車新產品公告。
☆ 外購件均有通過強制認證、型式認可的供應商供貨。
☆ 車頂設有防護欄板、防滑花紋板。
☆ 車廂右側設有上下扶梯，供消防員攀登至車頂。
☆ 粘帖的字符與標示醒目，符合GB7956.1《消防車 第1部分：通用技術條件》的規定。
☆ 所有焊接牢固，光潔，平整。
五、器材布置要求與配置標準
☆ 站在地面或踏板上快速取用任何器材。

☆ 器材布置緊湊、擺放有序、裝夾牢固、取用方便。

六、技術文件：
☆ 底盤使用說明書             一份
☆ 底盤質量保修卡             一份
☆ 底盤維修手冊                一本
☆ 底盤合格證                  一份
☆ 底盤號碼拓印件              一份
☆ 發動機號碼拓印件            一份
☆ 消防車使用說明書            一本
☆ 消防車合格證                一份
☆ 消防車跟蹤服務卡            一份
☆ 消防車消防器材清單          一份
☆ 隨車工具清單                一份
☆ 消防車交接清單              一份
七、隨車消防器材明細表
1 發電機 SH11000 臺 1
2 電纜線盤 220V 盤 1
3 電纜線盤 380V 盤 1
4 移動照明燈 2×500W 套 1
5 隨車工具 套 1 原車底盤配備
6 備胎 只 1 原車底盤配備
注：可根據用戶要求配備相關器材
