國六重汽豪沃工具維修車_江特牌JDF5180XGJZ6型工具車
重汽工具維修車主要用于現代信息化野外作戰、修理廠出外維修、其它一些搶險救援的廂式特種車輛，以汽車發動機作為動力源，直接驅動發電機和空壓機，為搶修現場提供足夠的氣源和電源。廣泛運用與石油、化工、氣體、供水供電等管道的檢測與搶修；運用于高壓輸變電線路、高速公路、礦山等設備故障的搶修的專用車輛。固定設備：空氣壓縮機：發電機/焊機,車內吊機，空氣軟管卷盤+臨時軟管,電纜盤，內外夾鉗，良好的內部照明裝置。牢固的工作臺，零件儲存箱，便攜式設備：立式千斤頂，3足支柱，放置板/上螺絲器,移動作業燈，跳線跨接起動12V，小零件移動盛裝盒，廢油收集器，吸油粉，電動工具：沖擊鉆、電鉆、電螺絲刀、打磨機、電錘、電鎬、電鋸、電動扳手、攻絲機、角磨機、砂輪機、電刨等。
消防車的消防器材配比和維護：

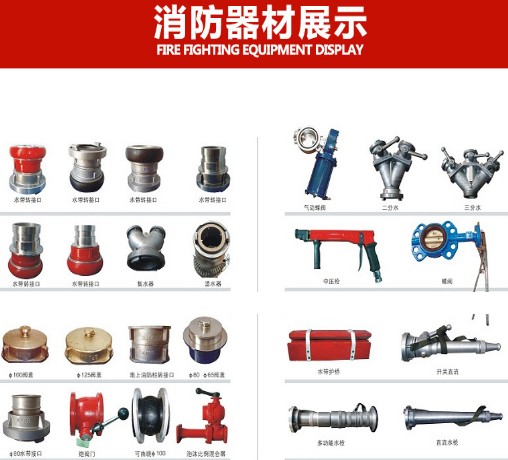

消防器材標準配置：消防吸水管、濾水器、分水器、消防水帶、水帶掛鉤、水帶包布、異徑接口、同型接口、直流水槍、消防栓過渡接頭、開花水槍、直流開關水槍、空氣泡沫槍（泡沫消防車專用）、羊鎬、地面扳手、吸水管扳手、護帶橋、混合器吸液管、腰斧、消防板斧、鐵鍬、撬扛。
消防搶險器材（選配）：拉梯、竹梯等（頂置）、機動鏈鋸、液壓擴張鉗、便攜式萬向切割器、登高器、起重氣墊、氣動破拆工具、氣體切割器、斧、鎬、鉗、鍬等。
消防防護設備（選配）：消防頭盔、消防戰斗服、消防手套和消防靴、消防安全帶和保險鉤、呼吸保護器具、內置式重型防化服、封閉式防化服、防火防化服、軍用防化防核服、簡易防化服、避火服、移動式供氣源、雙氣瓶呼吸器、多用途濾毒罐、防化手套、電絕緣手套、防割手套、防高溫手套、防化安全靴。

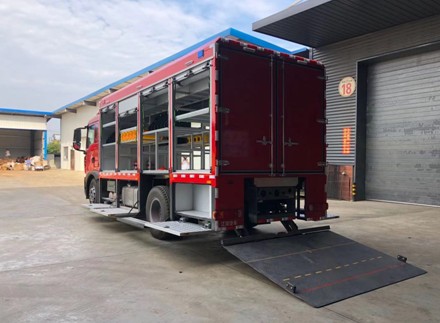

一、多方位圖片：
二、整車技術參數表：
江特牌JDF5180XGJZ6型工具車
|
【主要技術參數】 |
|||
|
產品商標 |
江特牌 |
公告批次 |
340 |
|
產品名稱 |
JDF5180XGJZ6型工具車 |
產品號 |
ZRHGT6R701S |
|
總質量(Kg) |
18000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
8250×2500×3350 |
|
整備質量(Kg) |
17870,17805 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2,3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
19/10 |
前懸/后懸 |
1430/2320 |
|
軸數 |
2 |
軸距 |
4500 |
|
軸荷(Kg) |
6500/11500 |
最高車速(Km/h) |
101 |
|
其它 |
車廂頂部封閉,不可開啟。僅采用底盤4500mm軸距。側防護裝置材料材質:Q235,連接方式:螺栓連接;后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接,后下部防護裝置斷面尺寸(寬×高):60×120(mm),離地高度:415mm。ABS系統控制器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要專用裝置有發電機、空壓機,用于各類設備的維修保養。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
ZZ1187N501GF1 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
豪沃牌 |
生產企業 |
中國重汽集團濟南卡車股份有限公司 |
|
外形尺寸 |
7180×2496×2820 |
輪胎數 |
6 |
|
接近角/離去角(°) |
19/22,19/19 |
輪胎規格 |
10.00R20 18PR |
|
鋼板彈簧片數 |
11/9+8 |
前輪距 |
1950,2035 |
|
燃料種類 |
柴油 |
后輪距 |
1848,1860 |
|
排放標準 |
GB3847-2005,GB17691-2018國Ⅵ |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
MC07.31-60 |
中國重型汽車集團有限公司 |
6870 |
228 |
三、底盤配置：
工具車采用重汽豪沃ZZ1187N501GF1底盤改裝，重汽MC07.31-60發動機，310馬力，國六排放標準，車廂頂部封閉，不可開啟，主要專用裝置有發電機、空壓機，用于各類設備的維修保養。
四、上裝配置：
1、鋁合金箱體，貨箱右側開門，尾部開門；2、車尾部帶液壓升降尾板，額定載重≥3000kg，最大舉升高度≥1500mm；
3、箱體內空尺寸：≥6500mm×2300mm×2300mm。
五、電器系統：
1、整車設有電源總開關，警燈、警報器設在駕駛室內，獨立電路設計。
2、警燈：紅色長排警燈，設置于駕駛室頂部，外形符合整車外觀要求。
3、警報器，帶警笛和電子公共廣播系統，包括麥克風及不小于100W揚聲器。
4、照明燈：箱體內安裝有照明燈。
六、其他要求
1、所有板材、骨架、零部件和結構件，均經過防腐防銹處理。
2、車輛主體顏色：R03消防紅（包括：駕駛室、貨箱）。
3、胎壓（巴或kPa）漆在車輪上方。
七、總體技術要求
1、所有操作開關、儀表均有符合規范的中文銘牌標志。
2、所有焊接牢固、焊后打磨光整。
3、提供易損件報價清單。
九、隨車文件
1、整車合格證（需與工信部提供數據一致）（1份）。
2、車輛識別代碼拓印件（2份）。
3、發動機號拓印件（2份）。
4、車輛涂裝后左前方45°3寸照片（2張）。
5、底盤駕駛員中文操作手冊（2份）。
6、底盤中文維修保養手冊和中文光盤（2份）。
7、底盤中文零件目錄圖冊或中文光盤（2份）。
8、底盤質量保修卡和改裝手冊等（1套）。
9、潤滑計劃、數據卡、標明車總重量及底盤號的圖表（1套）。
10、中文上裝使用說明書（包括控制氣路、電路配線圖等）（2套）。
車廂內專設接地樁頭，連接方便，在機組工作時，連接接地線，保護作業安全。機電設備有嚴密的防漏電保護措施。
控制系統采用智能控制，集中控制，中文界面，具有自動障礙保護功能，選用優質電器元件，性能穩定，安全可靠。
該車配備一臺一體式真空輔助自吸排污泵，流量1000立方/小時，電機功率55kw，揚程12米，吸程8米，安裝在車尾部，方便拆卸水管及出水，該泵無需灌水，無需額外增加水環泵輔助抽真空，性能好，出水快，水泵啟動采用軟啟動。抽水管為兩個八寸管，采用美國進口透明水管，質量輕，拿取方便，配3.5米長水管4根。接頭都采用東方式快速接頭，使用方便，密封效果好，每個進水口配置鴨嘴式接頭，實現低水位抽吸作業。各進水口配90度彎頭。
排水口分為4個5寸出水口，每個出水口66米出水軟管，（33米每卷）軟管為快速接頭連接，操作方便，并在接頭出設有防松保險裝置，安全可靠。材質為雙面PVC，耐磨，耐壓。
